Интеллектуальные электроприводы
для трубопроводной арматуры.
Серия
IQ.
Преимущества серии IQ
Непрерывное отслеживание положения, даже без питания.
При потере питания поддерживаются и доступны: графический интерфейс, дистанционная индикация и журнал.
Картерная смазка увеличивает срок службы и обеспечивает возможность монтажа в любом положении.
Защита от проникновения воды, независимо от крышки клеммного блока или герметичности кабельных вводов - двойное уплотнение для защиты IP68.
В любое время доступно безопасное управление, независимым от двигателя, ручным дублёром.
Сертифицирован для систем безопасности (SIL2/3).
Быстрый и безопасный ввод в эксплуатацию и настройка, даже без питания, без вскрытия корпуса искробезопасным пультом настройки с Bluetooth.
Оперативная информация о работе арматуры и привода отображается на дисплее.
Простая установка и обслуживание использованием съёмных опорных оснований.
Дистанционное управление, настройка и ввод в эксплуатацию до 100 м от привода с дистанционного блока местного управления.
Варианты управления и индикации возможно обновить и настроить пультом настройки с Bluetooth9 на месте установки.
Встроенный журнал событий для подробного анализа и диагностики состояния арматуры.

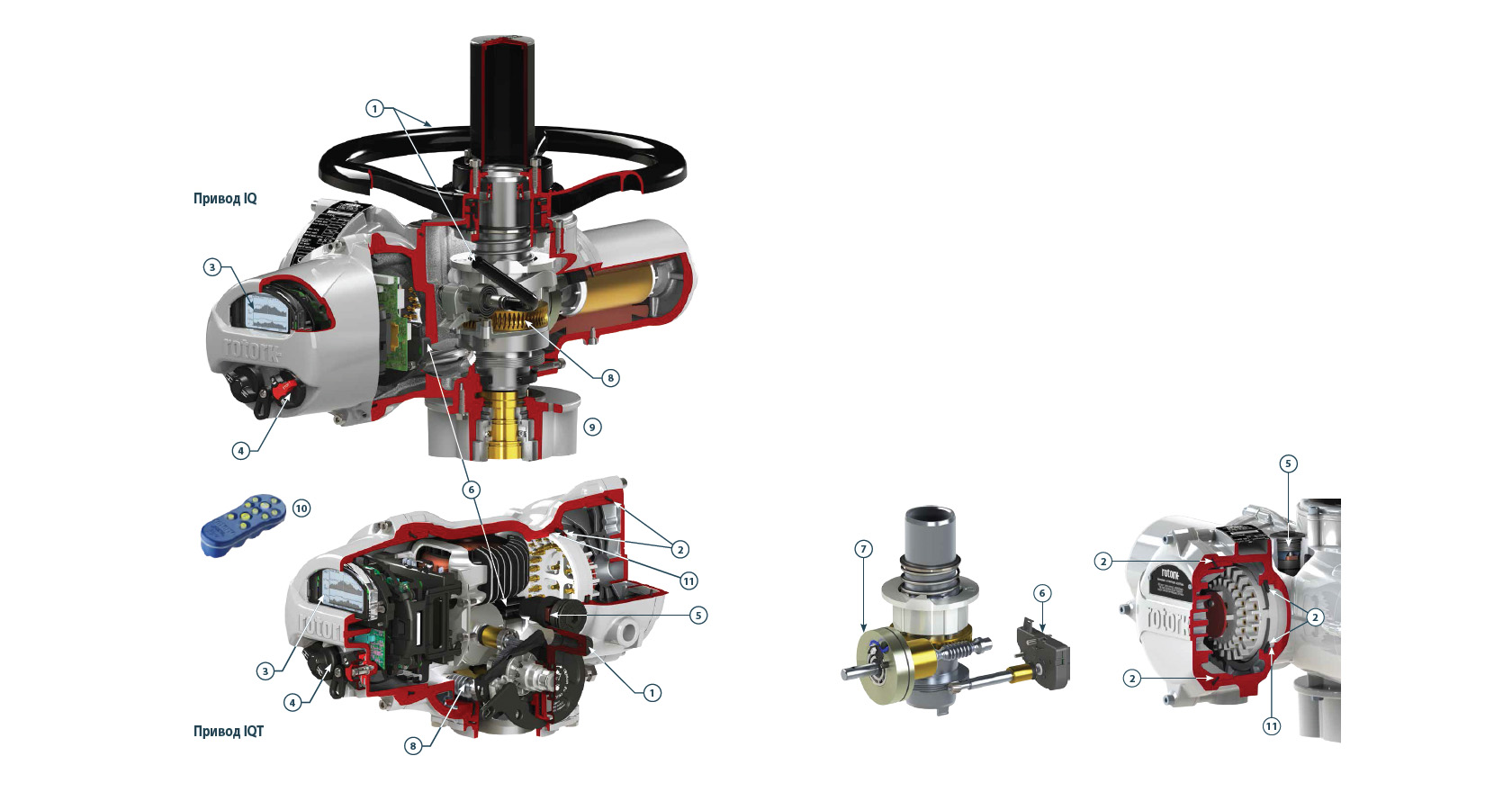

Конструкция
1. Ручной дублёр

Штурвал с непосредственным приводом и штурвал с редуктором рассчитаны для эффективного ручного управления арматурой. Штурвал независим от электродвигателя и выбирается посредством блокируемого ручной/ автоматический рычага для безопасной работы даже при работающем электродвигателе.

2. Степень защиты корпуса IP66/68 20м на 10 дней

В сочетании с двойным уплотнением клеммного блока, корпус привода полностью герметичен, что защищает привод от влияния окружающей среды на весь срок эксплуатации.

3. Дисплей

Современный дисплей имеет широкий угол обзора, что делает его легко видимым на расстоянии. Двойной режим дисплея обеспечивает широкий температурный диапазон отображения положения (-50 до+70°С) в дополнение к подробной графической информации.

4. Местное управление

Переключатели Открыть/Закрыть и Местный/Стоп/Дистанционный магнитно связаны с полупроводниковыми переключателями внутри крышки. Данное решение, совместно с двойным уплотнением обеспечивает непроникающую защиту привода.

5. Батарея

Батарея обеспечивает питание дисплея, дистанционной индикации и настройку, когда недоступен основной источник питания привода.

6. Измерение положения

Запатентованный высокоточный датчик абсолютного положения может измерять до 8,000 оборотов на выходе привода при любых условиях, в том числе при отсутствии силового питания.

7. Датчик крутящего момента

Самый современный пьезоэлектрический датчик крутящего момента для IQобеспечивает надёжное измерение крутящего момента в широком диапазоне температур.

8. Приводной механизм

Простой, проверенный, надежный и смазанный в масляной ванне на весь срок эксплуатации, может работать в любом положении.

9. Съёмные основания

Для всех размеров приводов опорное и не опорное основания снимаются с корпуса редуктора, что облегчает установку.

10. Пульт настройки Rotork Pro с Bluetooth®

Искробезопасный пульт настройки предназначен для ввода в эксплуатацию и загрузки данных журнала привода.

11. Сертифицирован для работы во взрывоопасных условиях.

Во взрывозащищенном Exdeкорпусе Роторк имеется взрывонепроницаемое соединение между основным корпусом и клеммным блоком. Это означает, что взрыв с обеих сторон клеммного блока не будет передаваться между отделениями или наружу.

Применяемость приводов серии IQ
Электроприводы для многооборотной арматуры: задвижки клиновые, вентили, шиберные задвижки, ножевые задвижки, шлюзовые затворы, мембранные вентили.
Многооборотные приводы IQ
Многооборотные приводы IQ с редуктором IB
Многооборотные приводы IQ с редуктором IS
Электроприводы для регулирующей арматуры: седельные клапаны
Линейные приводы IQTF(L), IQL
Электроприводы для неполнооборотной арматуры: шаровые краны, дисковые затворы, пробковые краны
Линейные приводы IQTF(L), IQL
Многооборотные приводы IQ с четвертьоборотным редуктором IW / MOW
Приводы для регулирующей арматуры (180о)
Полнооборотные приводы IQTF
Линейка интеллектуальных приводов Rotork серии IQ 3-го поколения
IQ многооборотные трехфазные электроприводы для режимов S2 и S3

IQM регулирующие многооборотные трехфазные электроприводы для режима S4

IQL линейные трёхфазные электроприводы для режимов S2 и S3

IQML регулирующие линейные трёхфазные электроприводы для режима S4

IQS многооборотные однофазные электроприводы для режимов S2 и S3

IQSL линейные однофазные электроприводы для режимов S2 и S3

IQH высокоскоростные многооборотные трехфазные электроприводы для режимов S2 и S3

IQD многооборотные электроприводыс питанием постоянным током для режимов S2 и S3

IQT четвертьповоротные трехфазные/однофазные/DCэлектроприводы для режимов S2 и S3

IQTF полнооборотные трехфазные/однофазные/DCэлектроприводы для режимов S4

IQTF(L) линейные трехфазные/однофазные/DCэлектроприводы для режимов S4
