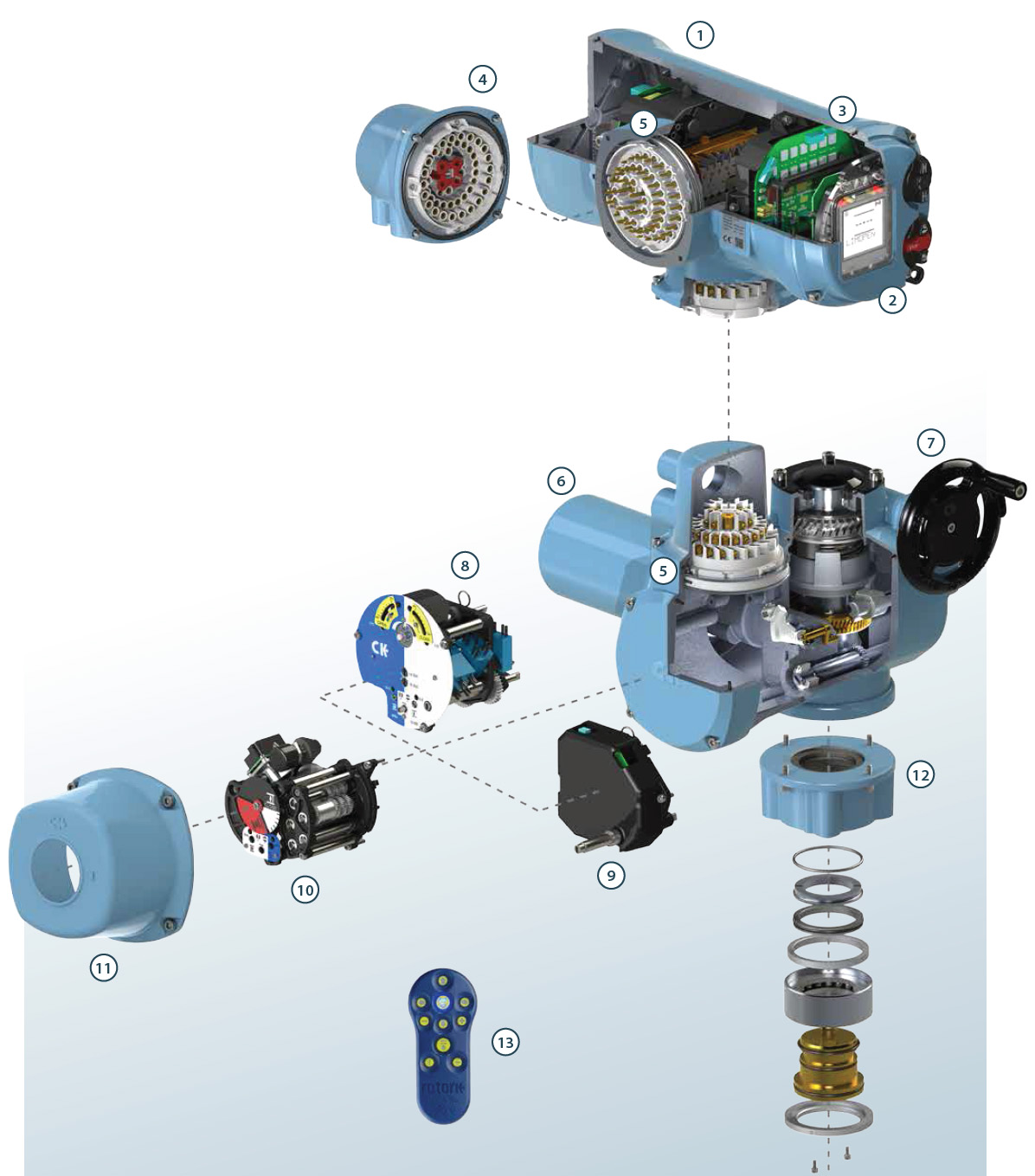

1.

Блок Centronic

2.

Многоязычный дисплей
и непроникающее местное управление

3.

Дополнительные платы управления

4.

Штепсельный разъём подключение

5.

Двойное уплотнение для защиты
от воды и пыли

6.

Взаимозаменяемые двигатели

7.

Ручной штурвал

8.

Механический блок выключателей

9.

Дополнительный электронный
блок выключателей

10.

Местная индикация и привод
потенциометра

11.

Крышка местной индикации

12.

Съёмные опорные основания

13.

Пульт настройки RotorkBluetooth®

Блок выключателей привода

Блок выключателей привода предназначен для измерения положения арматуры и крутящего момента для управления двигателем привода.В зависимости от заказной спецификации, приводы серии СК возможно поставлять с механическим блоком переключателей или с электронным блоком выключателей.


Механический блок выключателей (МБВ)

Текущее положение арматуры и развиваемый приводом крутящий момент измеряет механически и переключатели со степенью защиты IP67 обеспечивают индикацию крайних положений арматуры и превышение заданного крутящего момента. Настраиваются вручную.Возможно установить дополнительный блок для индикации промежуточных положений и потенциометр для передачи аналогового сигнала положения в диспетчерскую или в РСУ.

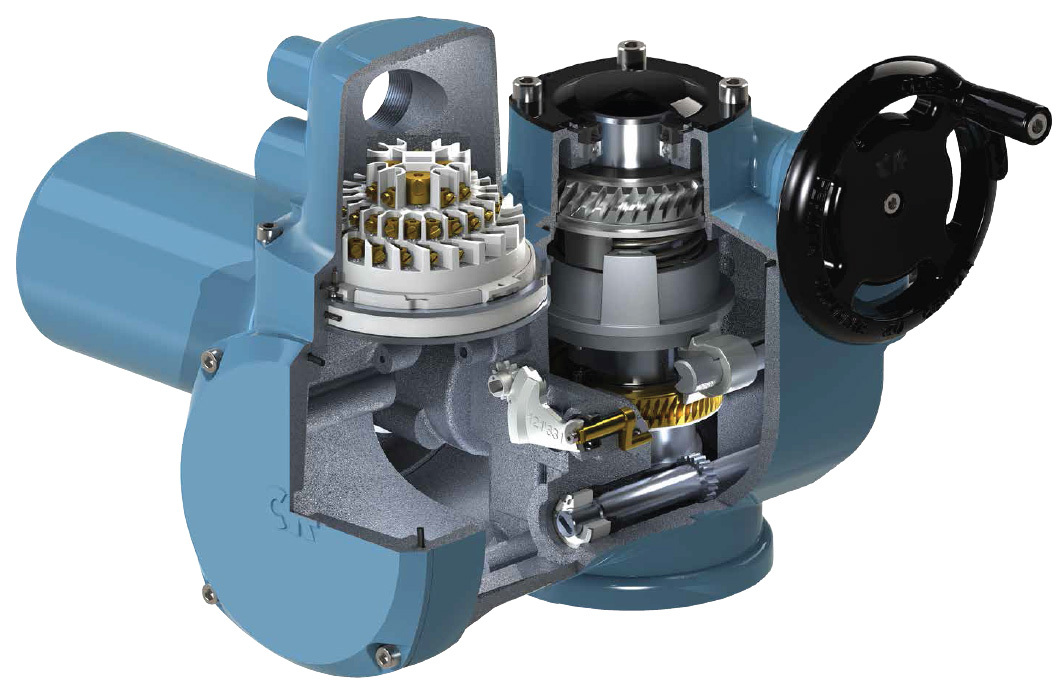

Многооборотный привод СК

Приводы Rotork СК и CKr это наиболее простые модели приводов серии СК. Они предназначены для использования внешнего управления включением двигателя. Приводы СК состоят из следующих компонентов:

— Двигатель, механическая передача и автоматически отключаемый ручной дублёр

— Стандартный монтажный фланец на арматуру с извлекаемой рабочей втулкой

— Штепсельный разъём для подключения силового питания и дистанционного управления.

— Механическая передача постоянно погружена в масляную ванну с целью обеспечения максимальной эффективности и предотвращения разрушающего эффекта туннелирования, наблюдаемого у приводов,
заполненных консистентной смазкой.


Привод СК или CKr может быть доукомплектован блоком управления Centronik для обеспечения готового к эксплуатации привода со встроенным управлением и пускателем двигателя.


Двигатель

Rotork разработал широкий диапазон трёхфазных и однофазных двигателей с высоким пусковым крутящим моментом с учётом специфики применения приводов в различных условиях. В конструкции механической передачи привода предусмотрены специальные функции для обеспечения бесперебойной работы даже в случае увеличения требуемого крутящего момента арматуры вследствие износа или необходимости технического обслуживания.В передаче привода предусмотрен ударный эффект, чтобы обеспечить ударное усилие при пуске двигателя.Двигатель имеет температурную защиту посредством термостата.

Электронный блок выключателей (ЭБВ) -
только в СКс / CKrc

Электронный блок выключателей ЭБВ - спроектирован для использования с блоком управления Centronik. Позволяет производить настройку крайних положений и моментных выключателей привода без вскрытия корпуса привода.

Благодаря использованию датчика абсолютного положения, с встроенными резервированием и самодиагностикой, приводы СК измеряют абсолютное положение арматуры. Датчик крутящего момента встроен в электронный блок выключателей и обеспечивает точное измерение крутящего момента вплоть до номинального момента.

Информация по положению и моменту обрабатывается в блоке Centronik для полного оперативного управления арматурой. Информация о текущем состоянии привода постоянно отслеживается и регистрируется в цифровом регистраторе данных.

Блок управления
Centronik

Штепсельный разъём для подключения силового питания и дистанционного управления

Роторк использует универсальные штепсельные разъемы между электрическими частями привода. Штепсельный разъём используется между клеммным блоком и приводом СК (или CKr) для быстрого отключения при техническом обслуживании. Это решение не требует отключения проводов на месте установки привода. Для приводов Centronik штепсельный разъем используется между приводом СК (или CKr) и блоком управления.

Centronik

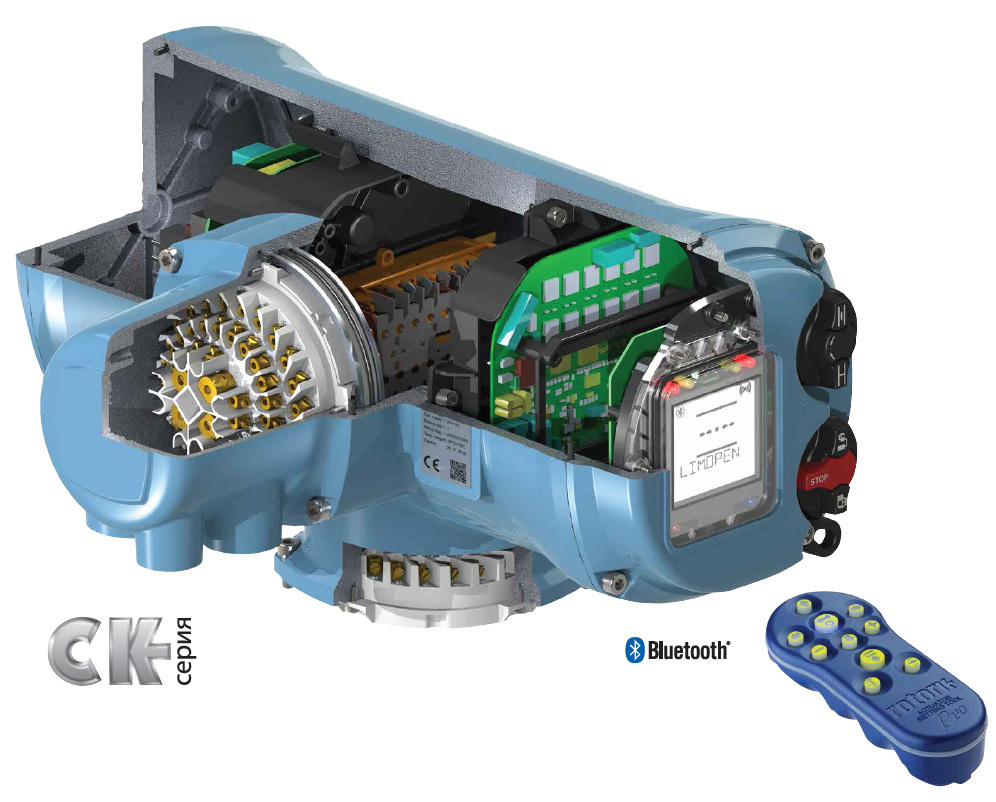

Блок управления Centronik включает интеллектуальное электронное управление совместно с экраном интерфейса пользователя для настройки параметров привода. Centronik позволяет производить настройку приводов без вскрытия корпуса при помощи органов местного управления, пульта настройки Rotork или ПО Insight2, в зависимости от комплектации блока.


Дистанционно установленный блок управления

Роторк предоставляет возможность дистанционной установки блока управления Centronik приводов СКс или CKrc для арматуры с высокой температурой окружающей среды или чрезмерным уровнем вибрации. Длина кабеля до 100 метров.


Встроенное управление

Приводы, оснащённые блоком Centronik (СКс или CKrc) предлагаются как готовое решение приводной техники. Пускатель двигателя, компоненты блока питания и встроенное управление позволяют управлять приводом по месту, как только на привод подано соответствующее силовое питание. Дистанционное управление возможно при подаче команд на соответствующие клеммы.


Управление двигателем

Для приводов СКс включение двигателя осуществляется реверсивным контактором. Это обеспечивает встроенное управление направлением перемещения для отсечной арматуры. Для регулирующей арматуры требуется большее количество пусков, обеспечиваемое приводом CKrc со встроенным тиристорным пускателем. Пожалуйста, свяжитесь с Rotork для определения требуемого для Вас варианта применения.

Диагностика

Интеллектуальный блок Centronik регистрирует данные, относящиеся к работе привода. Такие данные как дата изготовления привода и серийный номер хранятся в качестве постоянной информации; при этом данные количества открытий/закрытий, срабатывание концевых выключателей открыто/закрыто, срабатывание моментных выключателей при открытии/закрытии, количество пусков двигателя и выключения/включения силового питания сохраняются непрерывно в процессе эксплуатации привода. Приводом регистрируется дата и время каждого события для возможности анализа процесса и профилактического технического обслуживания.
